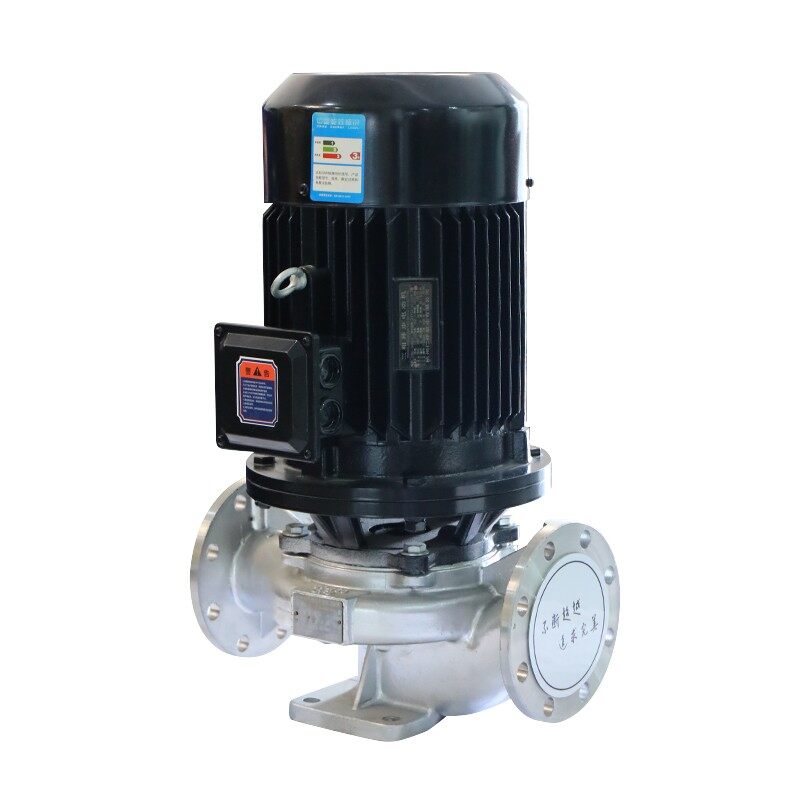

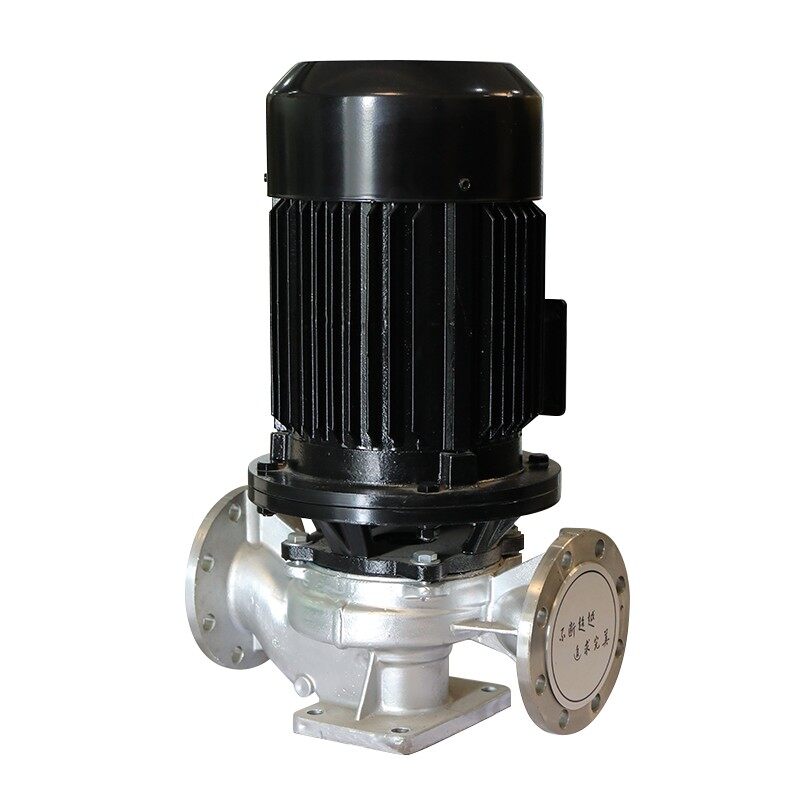

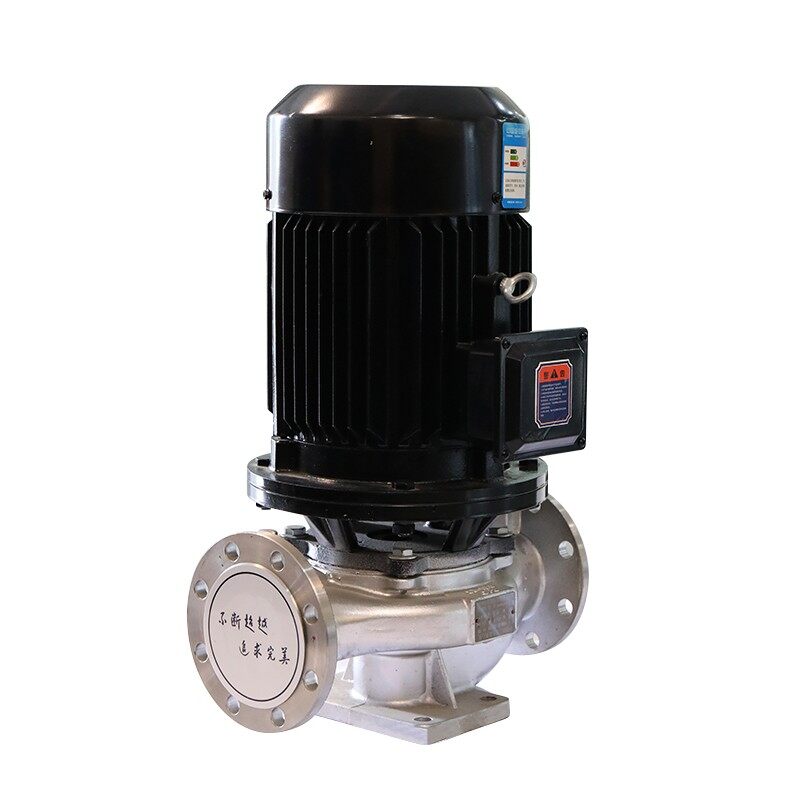

Descripció dels productes
Les bombes ISG i ISW estan de precisió amb colada HT200. Les característiques són que el motor i la bomba són coaxials i la coberta final està integrada, cosa que fa que la bomba sigui compacta en estructura, de mida petita i de pes de pes, estable en funcionament, fàcil d’instal·lar i pot substituir completament les bombes centrífugues IS i BA. Es poden utilitzar en subministrament i drenatge industrial i urbà d’aigua, subministrament d’aigua a pressió de l’edifici de gran alçada, reg d’aspersió del jardí, torre de refrigeració, subministrament d’aigua, subministrament d’aigua de llarga distància, etc., pressurització de circulació d’aigua freda i tèbia i equipament d’equips i la temperatura mitjana és superior a 80 graus.
Detalls de la bomba
|
Corrent: |
25 (MIH) |
|
Posició de l’eix de la bomba: |
costat vertical |
|
Estructura del impulsor: |
Impulsor tancat |
|
Nombre de impulsors: |
Etapa soltera |
|
Mètode de succió del impulsor: |
succió doble |
|
Ascensor: |
32(m) |
|
Velocitat: |
2900 |
|
Potència elèctrica: |
4(w) |
|
Distància de succió: |
4m) |
|
Velocitat de sortida: |
65 (mm) |
|
Temperatura de treball: |
80 graus |
Diagrama de l'estructura de la bomba
Condició de treball
1. la pressió màxima del sistema de la bomba és de 1,6MPa. És a dir, la pressió de succió de la bomba + el cap de la bomba menys o igual a 1, 6MPa.
2.medium: contingut de volum de sòlids insolubles no superior al volum per unitat 0. 1%. Mida de la partícula inferior a 0. 2mm.
3. La temeratura ambiental no excedeix els 40C, la humitat relativa no és superior al 95%d’altitud no supera els 1000m.
Materials principals de la bomba centrífuga d'una sola en fase
|
Part de recanvi |
Material |
|
Eix |
R45, 3CR13.40Cr, 1CR18NI9, 1CR18NI9ti |
|
Caixa de bomba |
HT200, HT250, ZG251I, ZG 1CR13, ZG1CR18NI9, CR18NI9ti |
|
Impulsora |
HT200, HT250, ZG2511, ZG1CR13, ZG1CR 1 8 NI9, ZH62, ZCUSN10P1 |
|
Material de segell mecànic (com a demanda del client) |
Cara estacionària |
Cara rotativa |
Part estructural |
Segell secundari |
Molla |
|
1. Tungsten Carbide (WC) |
1. Tungsten Carbide (WC) |
S.S.304 |
1. Nitril de cautxú (NBR) |
S.S.304 |
|
Estructura de la unitat de bomba
Taula de paràmetres de brida
Especificació mecànica de segells i rodaments
|
Potència del motor (KW) |
Especificació del segell mecànic |
|
0.75- 2,1.1-2, 0.75- 4 |
109-18 |
|
1.5- 2, 2.2- 2 |
109-20 |
|
3-2,4-2,5.5-2,7.5-2, |
109-25 |
|
11- 2, 15- 2,18.5-2,22- 2, |
109-35 |
|
45-2,55-2,75-2,90- 2, |
109-45 |
|
72-2,90-2,110-2,132- 2, |
109-55 |
|
Marcador |
Speticació de rodament |
|
80 |
6204 |
|
90 |
6205 |
|
100 |
6206 |
|
112 |
6306 |
|
132 |
6308 |
|
160 |
6309 |
|
180 |
6311 |
|
200 |
6312 |
|
225 |
6313 |
|
250,280 |
6314 |
|
315 |
6317 |
Longitud de canonada de vàlvula i canonada de colze (cadascun)
|
Tipus |
Ampliació equivalent de diàmetre recte |
Observar |
|
Vàlvula oberta |
12 |
Pat obre el doble |
|
Canonada de colze |
25 |
|
|
Comproveu la vàlvula |
100 |
|
|
Vàlvula de peu |
100 |
Part Jam el doble |
NOTA: Agafeu 1 0 0mm Pipe Tor ExempleFoot Valve Equivalent Longitud de la canonada recte =100 mmx 100=10 m, i descàrrega =8 l ds, comproveu la taula de cerca de 100 m de pipa recte 8ls, la pèrdua del cap és de 0. 13m.
Basa limitada de descàrrega màxima en diàmetre especificat de canonades
|
Diàmetre (mm) |
Descàrrega màxima (EUA) |
Velocitat màxima (M/s) |
Diàmetre (mm) |
Descàrrega màxima (EUA) |
Velocitat màxima (MS) |
|
25 |
1 |
2.04 |
125 |
32 |
2.44 |
|
38 |
2.5 |
1.69 |
150 |
43 |
2.45 |
|
50 |
4.17 |
2.12 |
175 |
60 |
2.49 |
|
65 |
6.67 |
2.01 |
200 |
83.3 |
2.69 |
|
75 |
10 |
2.26 |
250 |
133.3 |
2.72 |
|
100 |
18.4 |
2.33 |
300 |
192 |
2.71 |
Superar el límit augmentarà significativament la pèrdua de línia.
Paràmetre/dimensió
